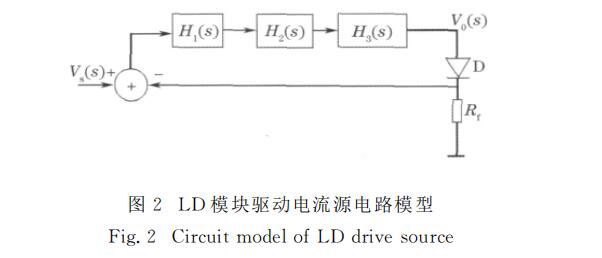

駆動電流源の回路モデルを図2に示します。 図では、H1(s)とH2(s)は制御回路の伝達関数、H3(s)はDC / DC変換回路の伝達関数です。 DC / DC変換回路は、電圧制御PWMタイプの高効率スイッチング電源で構成されており、出力電圧はLDモジュールの駆動電流源の出力電圧であり、制御電圧Vcの関係はおよそ:V0 = 5Vc + 6、(1)ここで0≤Vc ≤2。



レーザーダイオードは非線形デバイスです。その電圧-電流特性はダイオードの特性と似ています。動作点付近の線形抵抗(RD = VD / ID)と同等の場合、VDとIDはそれぞれLDモジュールの動作電圧と動作電流です。 、その後、図2に示す電流源回路の線形化モデルの伝達​​関数は次のように表すことができます:I(s)= H0(s)Vs(s)/ [RD + Rf + RfH0(s)]、(2)where H0(s )= H1(s)H2(s)H3(s)。
回路設計が| RfH0(s)|》 RD + Rfを満たす場合、レーザー電源から出力される定常電流は、I(s)= Vs(s)/ Rfです。 (3)
(3)H0(s)の値が十分に大きい場合、DC / DC変換回路の線形領域では、出力定常電流はLEDモジュールの等価抵抗に依存しません。つまり、DC / DCモジュールは定電流出力です。機能。 Rfは一般に、電流検出サンプリング抵抗として良好な温度安定性を備えた高精度抵抗として0.01〜0.10Ωの抵抗値を取ります。Vs(s)を変更する限り、LEDモジュールの定常動作電流を調整できます。
