430nm 1W 半導体レーザーには、一連の注目すべき技術的特性があります。まず、サイズが小さく軽量であるため、さまざまなアプリケーションシナリオに簡単に統合できます。次に、レーザーは電気光学変換効率が高く、動作寿命が長く、消費電力が低く、直接電気的に変調できるため、さまざまな光電子デバイスとの光電子統合を簡単に実現できます。さらに、430nmの波長は、光通信、センシング技術、バイオメディカルなどの特定の応用分野でレーザーに独自の利点をもたらします。

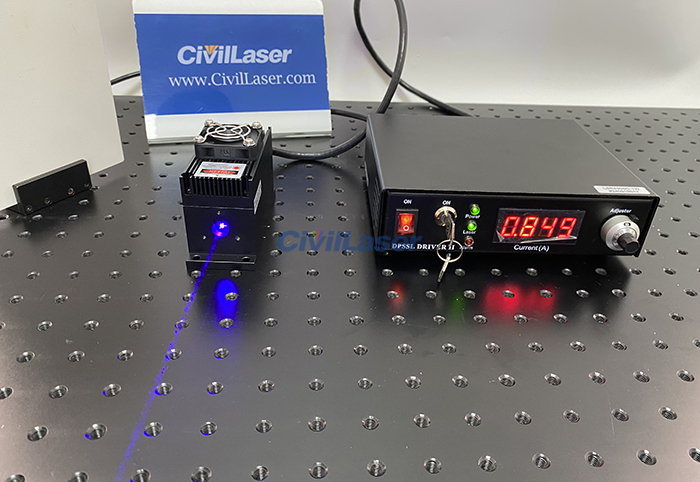

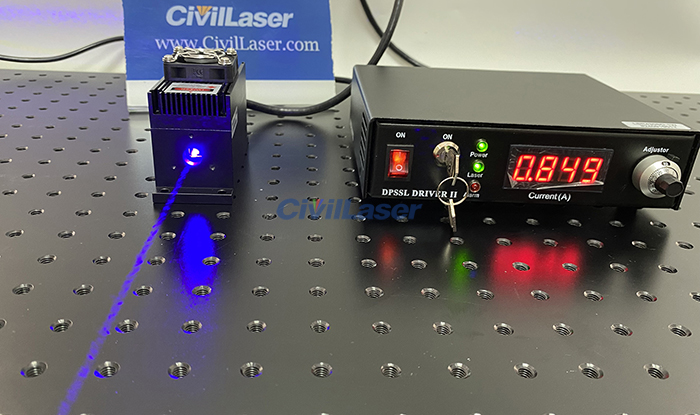

昼間の屋内での430nm 1Wレーザーの実証効果。

今後、半導体材料、マイクロナノ加工技術、光学設計の継続的な進歩により、430nm 1W半導体レーザーは、出力、波長、効率、安定性のさらなる向上を達成することが期待されています。同時に、人工知能、ビッグデータ、クラウドコンピューティングなどの新興技術の開発も半導体レーザー技術と組み合わされ、業界の革新的な発展を促進します。

要約すると、430nm 1W半導体レーザーは、そのユニークな技術的特徴と幅広い応用分野により、市場で高く評価されている製品となっています。技術の継続的な進歩と市場の継続的な拡大により、このレーザーはより多くの分野で重要な役割を果たし、経済発展と社会進歩にさらに大きく貢献することが期待されています。
