PMファイバ Cバンドファイバ増幅器 EDFA

◇評価 0ポイント; ◇閲覧回数 3,699回
◇登録日: 2021年1月28日

: laser211; Lv.15

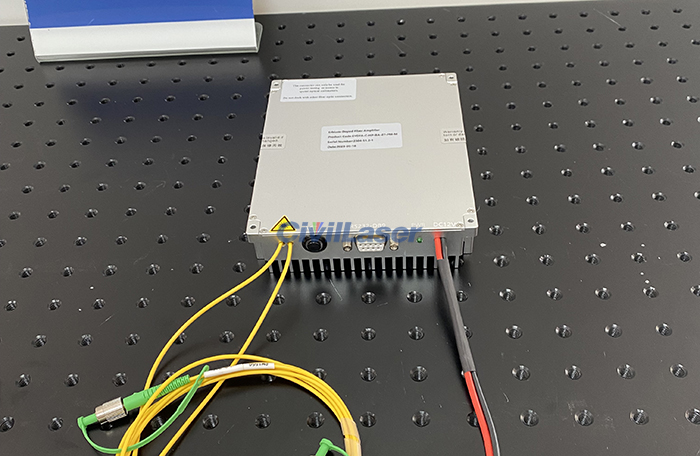

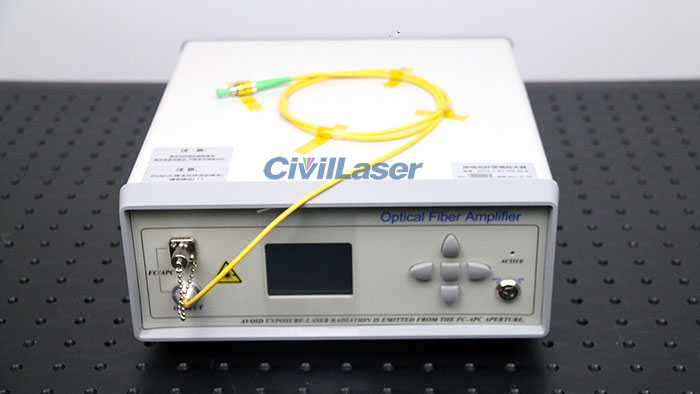

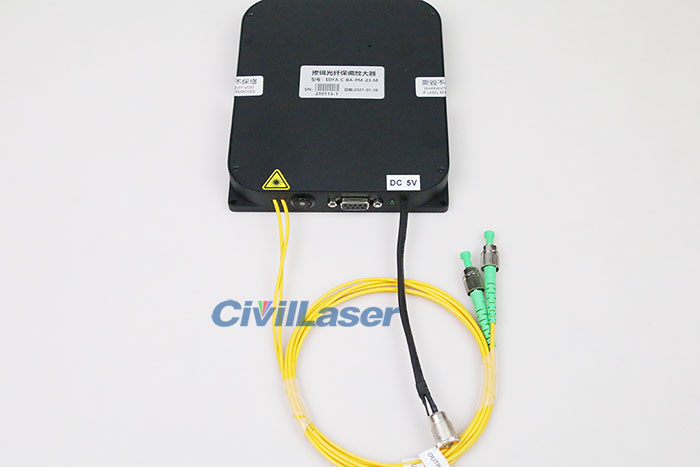

EDFAには、モジュールタイプとデスクトップタイプの2種類があります。 PMファイバを備えたCバンドEDFAのモジュールタイプ。これには、RS232インターフェースとコマンドによる制御が含まれています。電源としてDC5Vアダプターが必要です。デスクトップタイプのエルビウムドープファイバ増幅器は、ボタンまたはソフトウェアで制御されます。動作電圧はAC100V〜220Vです。今すぐ確認しましょう。

偏光維持エルビウム添加ファイバ増幅器（EDFA-PM）は、偏光維持ファイバシステム専用のファイバ増幅器製品ファミリです。高ゲイン、低ノイズ、偏光保持の利点があります。ホストコンピューターのソフトウェア制御をサポートします。ベンチトップまたはラックマウントパッケージを提供する必要があり、パラメータのカスタマイズを受け入れます。

[特徴]
高い偏光消光比
高ゲイン係数
高出力

[応用]
光ファイバ通信
光ファイバセンシング
ファイバーレーザー

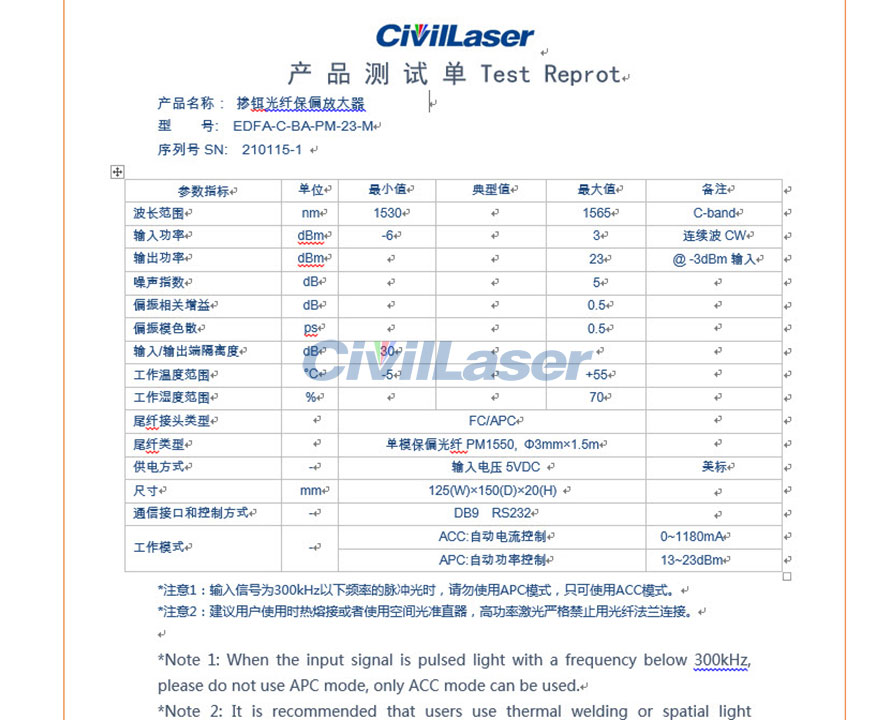

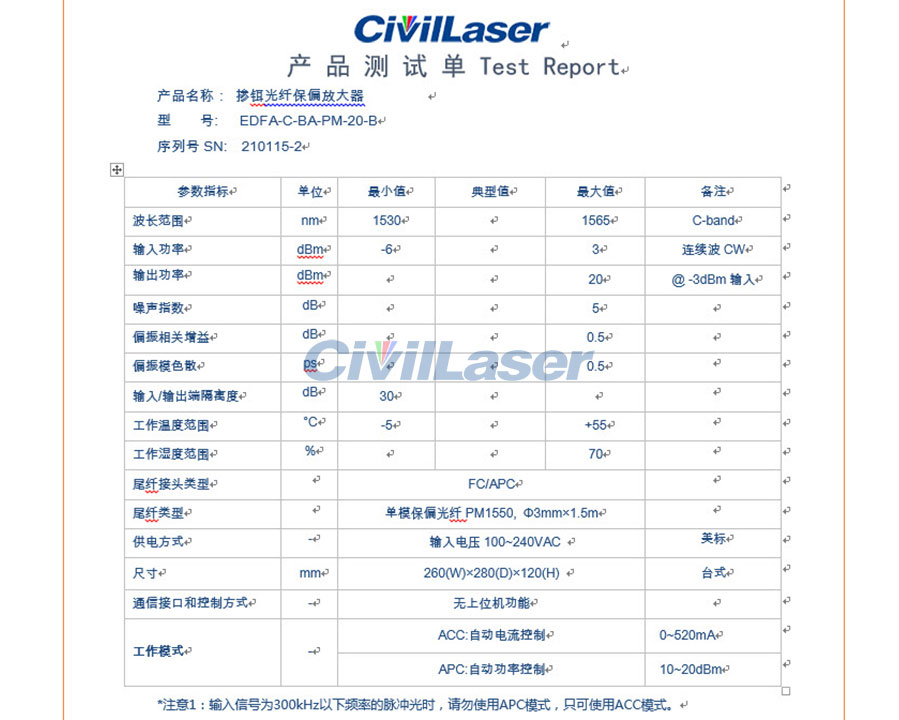

[仕様]

パラメーター	単位	標準値	備考
モデル	--	EDFA-BA-PM
波長範囲	nm	1530~1565nm	C-band
入力パワー	dBm	-6~+3
飽和出力	dBm	17/20/23	@-3dBm input power
小信号利得係数	dB	25
雑音指数	dB	5
利得平坦度	dB	near 3
偏光消光比	dB	23(Type)，20(Min)
偏光モード分散	ps	0.5
入力/出力アイソレーション	dB	>35
ピグテールタイプ	--	PM1550 シングルモードファイバー
ファイバーインターフェイスタイプ	--	FC/APC, slow axis alignment
作業モード	--	自動電流制御 (ACC) / 自動パワー制御 (APC)

電気および環境パラメータ	デスクトップ型（現行品）	モデルタイプ
制御方法	Button	RS232 Serial communication
通信インターフェース	DB9 Female(Default not include)	DB9 Female
電源	100~240V AC, <30W	5V DC, <15W
サイズ	260(W)×280(D)×120(H)mm	125(W)×150(D)×20(H)mm
動作温度範囲	-5~+55°C
動作湿度範囲	0~70%
